RocketMQ源码之消息存储！

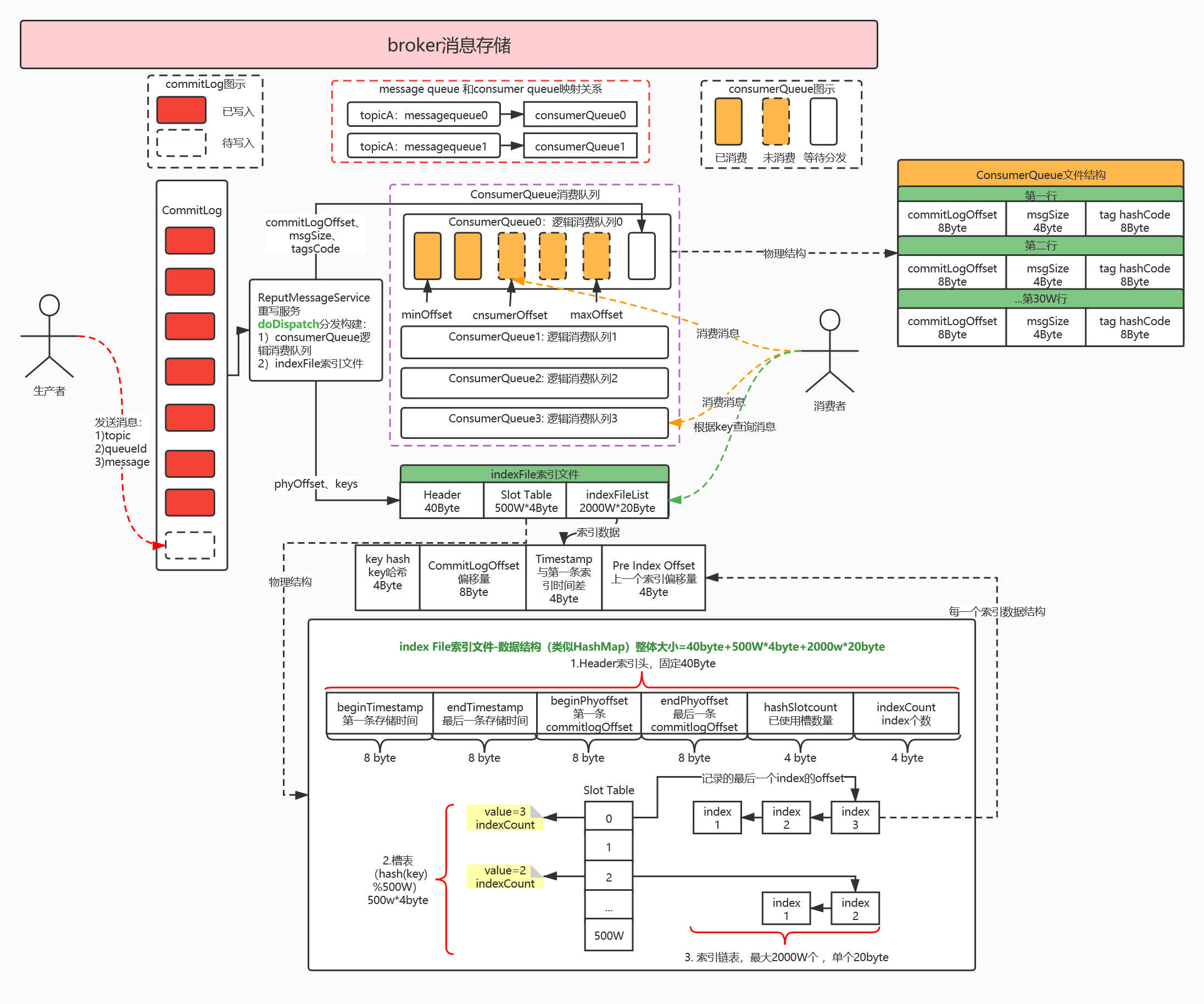

整体架构：

RocketMQ的混合型存储结构(多个Topic的消息实体内容都存储于一个CommitLog中)。

针对Producer和Consumer分别采用了数据和索引部分相分离的存储结构。

Producer发送消息至Broker端，然后Broker端使用同步或者异步的方式对消息刷盘持久化，保存至CommitLog中。


核心步骤：

1、首先，生产者根据Topic发送消息，消息存储在commitLog中，1G一个文件，当文件满了，写入下一个文件。

2、其次，ReputMessageService重写消息服务执行2个分发操作：

  • 创建ConsumerQueue逻辑消费队列：
    • 参数：commitLogOffset ：物理偏移量、msgSize：消息长度、tagsCode：tag哈希。
  • 创建IndexFile索引文件：
    • 以创建时的时间戳命名。

3、最后，消费者根据Topic、Tag拉取消息消费，根据key查询消息。

重要文件：

commitLog消息日志：

  • 消息主体以及元数据的存储主体，存储Producer端写入的消息主体内容。

consumequeue逻辑消费队列：

  • 存储了commitLog的起始物理offset，目的是提高消息消费的性能。

indexFile索引文件：

  • 提供了一种可以通过key或时间区间来查询消息的方法。

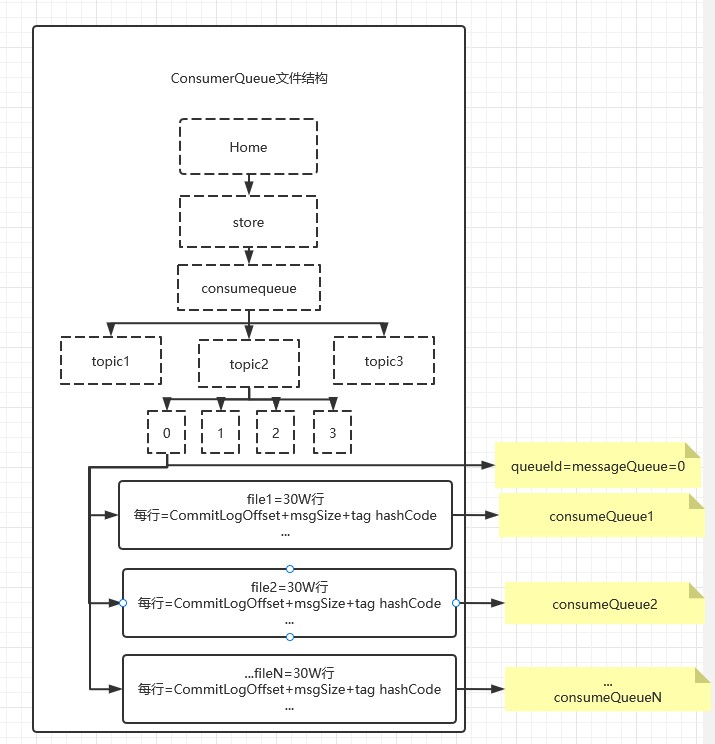

consumequeue文件：

consumequeue文件采取定长设计，每一个条目共20个字节。

  • 分别为8字节的commitlog物理偏移量、4字节的消息长度、8字节tag hashcode，单个文件由30W个条目组成。

可以像数组一样随机访问每一个条目，每个ConsumeQueue文件大小约5.72M。

  • 默认一个topic对应4个queueId，即4个messageQueue。

每个messageQueue文件夹下有多个consumeQueue，所以：messageQueue 1：N consumeQueue
