画图工具：

https://excalidraw.com/

https://www.processon.com/

https://app.diagrams.net/

OmniGraffle：https://www.omnigroup.com/download/

用例图

从用户的角度而不是从开发者的角度来描述需求，分析产品的功能和动态行为。

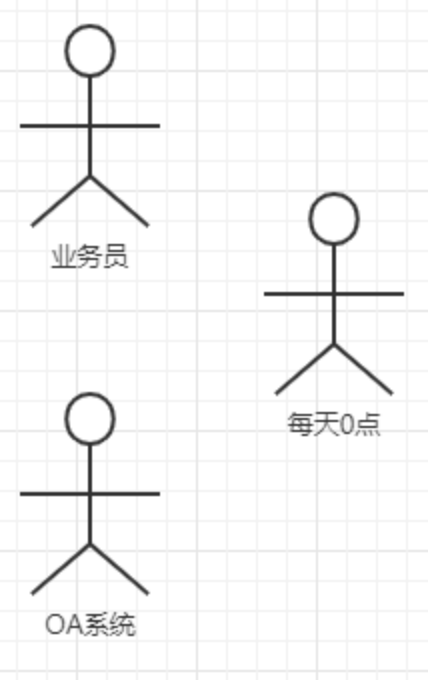

基本元素

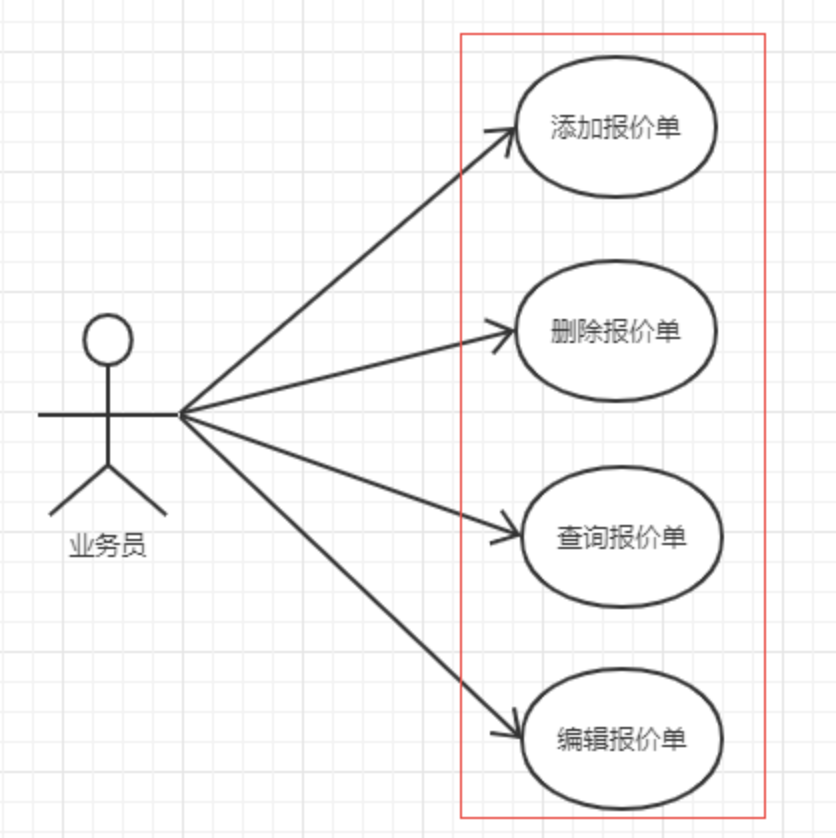

用例

关联关系

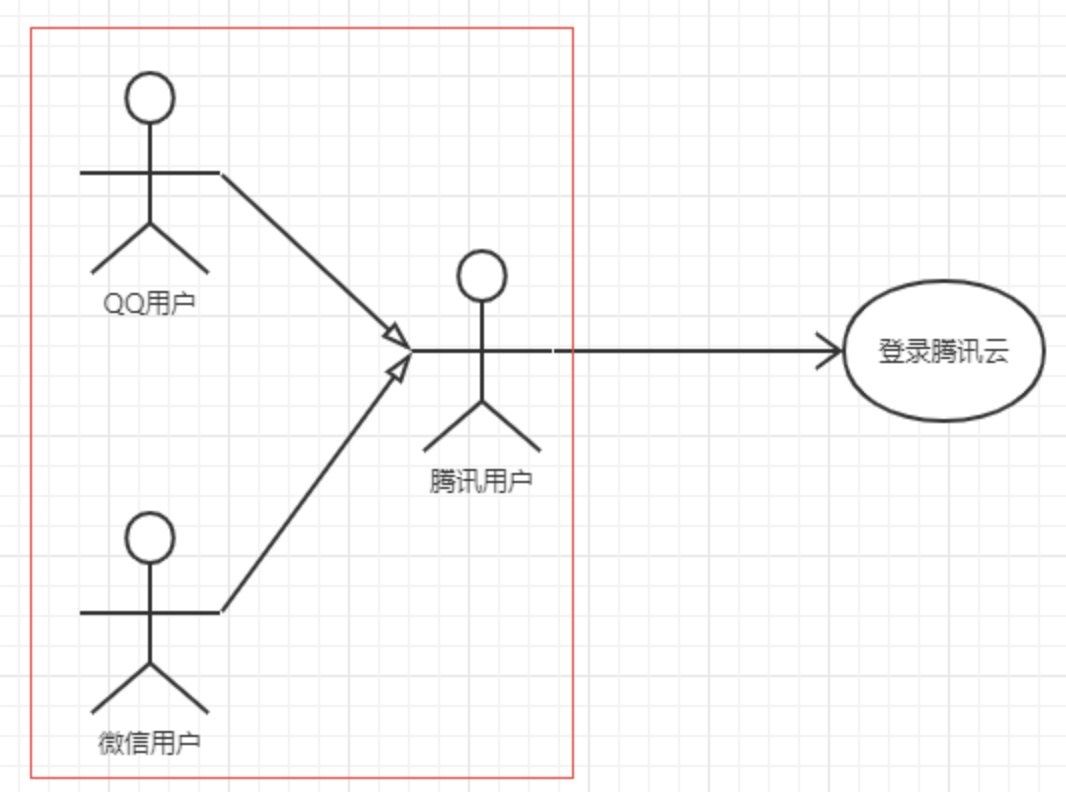

参与者与参与者间的泛化关系:

比如腾讯用户，包括微信用户和QQ用户两部分，但是使用腾讯业务时，只需要是腾讯用户即可。

此时，可以采用泛化关系，采用三角空心箭头作为指向。

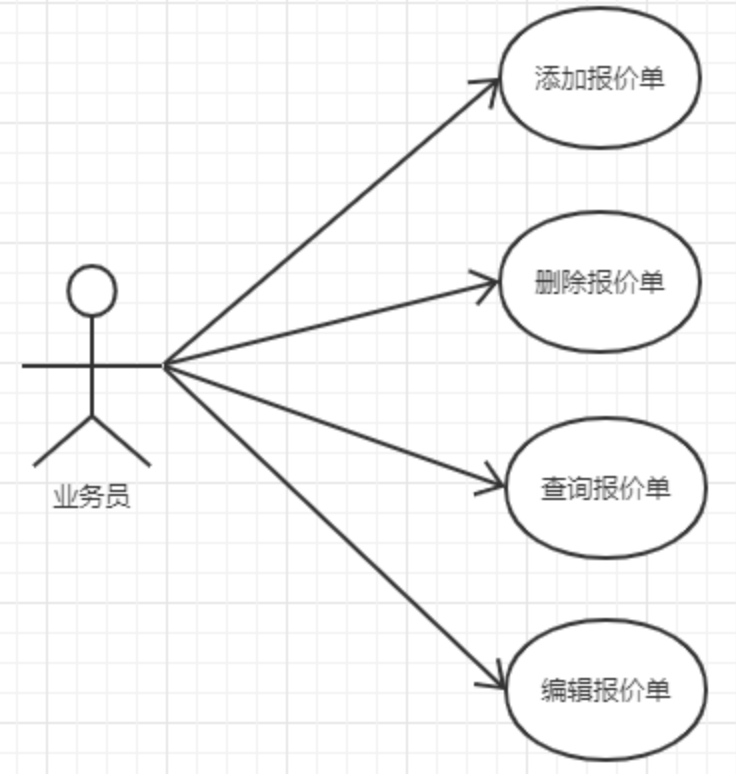

参与者与用例间的关联关系：

参与者与用例间是简单的关联关系，一个参与者可以有着多个用例。

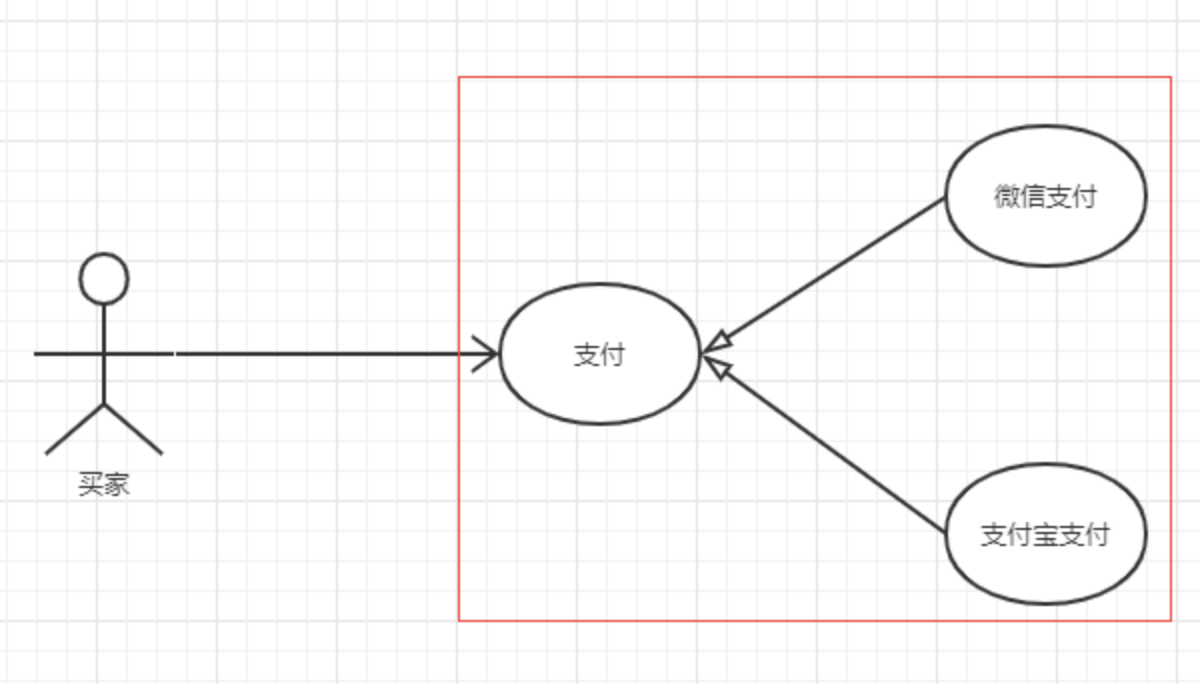

用例与用例间的泛化关系：

用例之间可以存在泛化关系，比如常见的支付，可以选择微信支付、支付宝支付等等，但是这个操作就是支付。

泛化关系采用三角空心箭头。

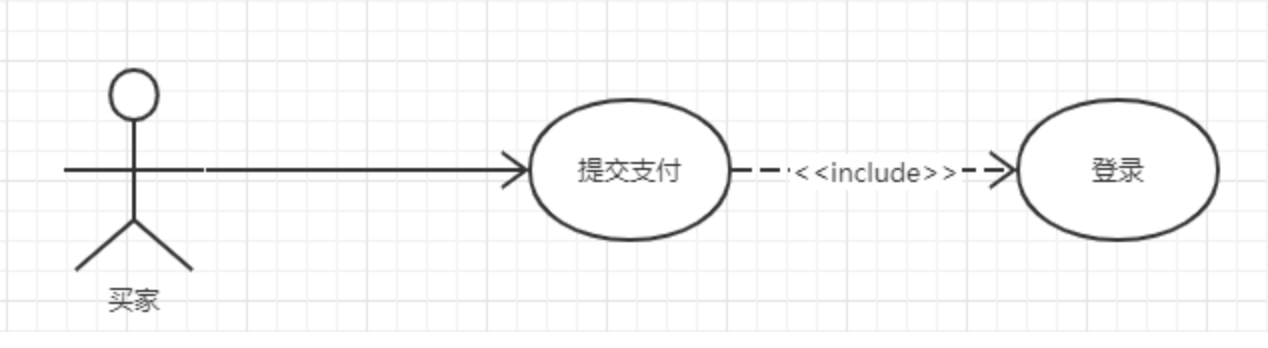

用例与用例间的包含关系:

包含关系用来把一个较复杂用例所表示的功能分解成较小的步骤。

• 通常可以这么理解，由基础用例向复杂用例转换的过程。

但是最终被参与者直接操作的还是基础用例。

包含关系的图形为虚线箭头加<<include>>，箭头指向复杂用例。

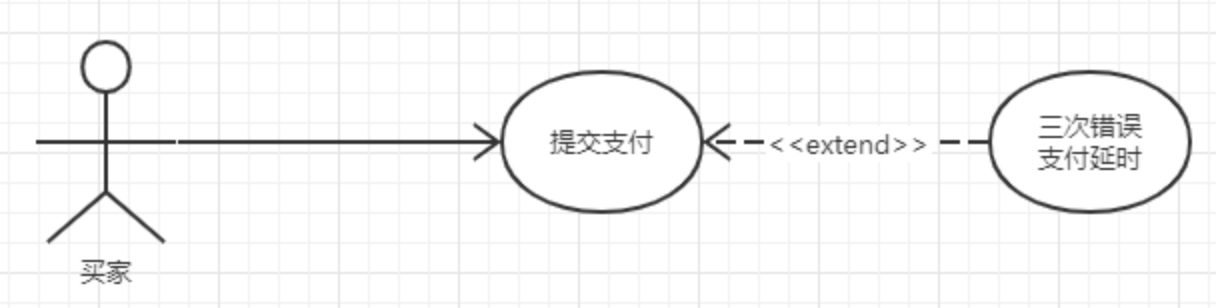

用例与用例间的扩展关系:

扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。

当特定条件出现时，该扩展用例的行为才会被执行。

扩展关系的图形为虚线箭头加上<<<exclude>>>，箭头指向基础用例。

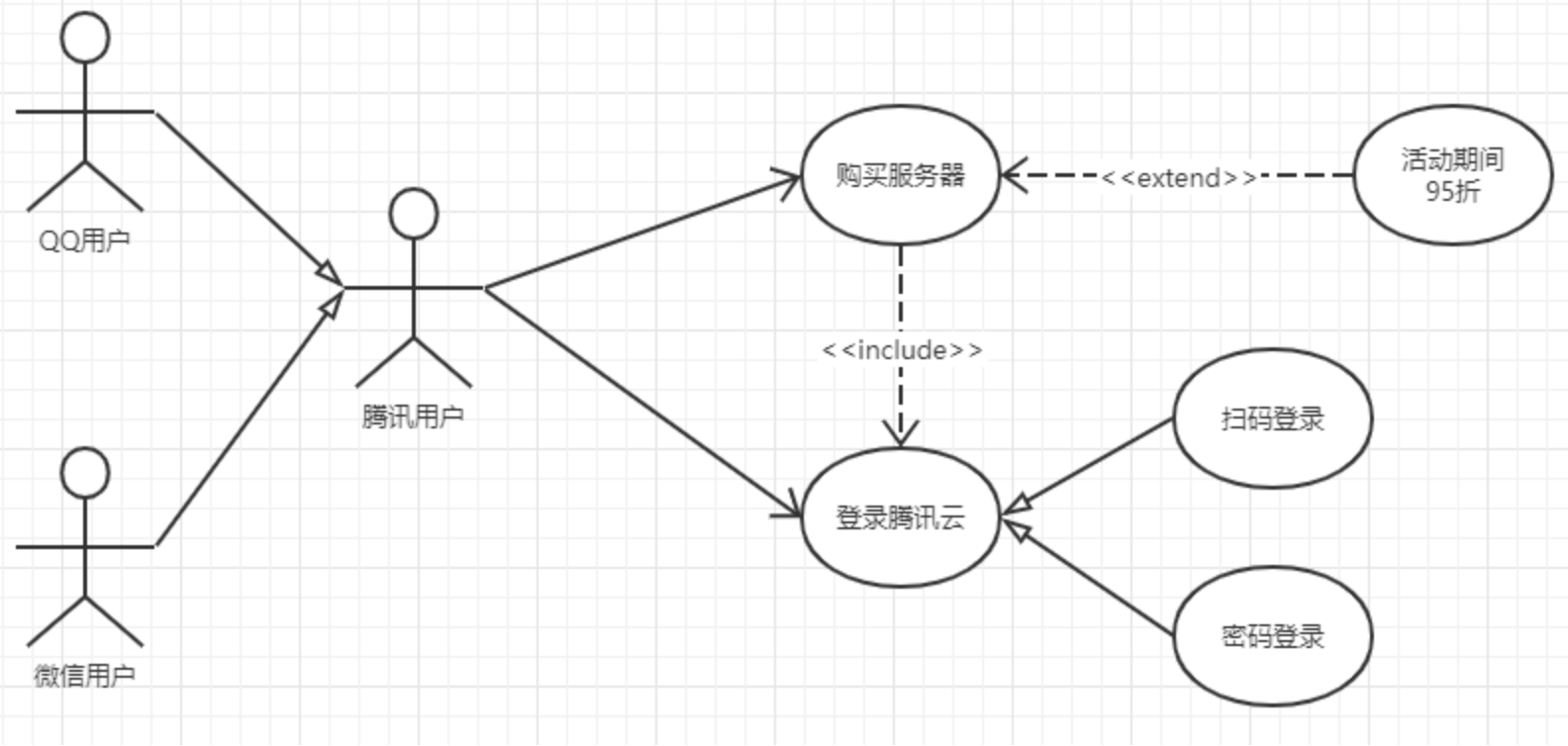

简单案例

类图

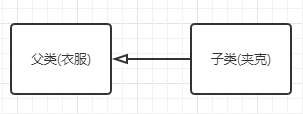

泛化关系：在代码中体现为继承关系，设计上用空心箭头实线表示。

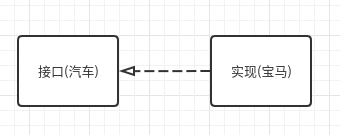

实现关系：在代码中体现在接口和实现关系，设计上用空心箭头虚线表示。

关联关系：在代码中体现为两个类之间存在语义上的关系，体现在类之间存在的隐约关系。

• 关联关系常用于数据库表的设计，与数据库范式相对应。

1、单向关联：

• 学生可以拥有书籍，学生知道书籍的存在，但是书籍无需知道学生的存在，学生可以拥有多本书籍，因此从学生指向书籍关联。

• 设计上用箭头实线表示。

2、双向关联：

• 学生知道老师的存在，老师知道学生的存在。

设计上用实线表示。

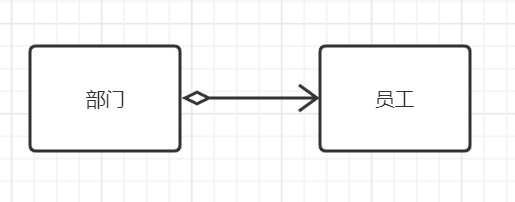

聚合关系：特殊的关联关系，体现整体和部分的关系，设计上用空心菱形实线箭头表示。

部门不存在，员工仍然可以存在，员工离职，部门仍然存在。

• 体现的是0和n，整体和部分，整体不存在，部分仍然可以存在。

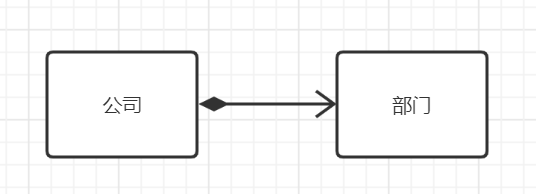

组合关系：特殊的关联关系，和聚合关系类似，体现整体与部分关系，设计上用实心菱形实现箭头表示。

• 公司和部门关系体现在公司不存在，则部门也不存在了，前者掌握整体的生命周期。

体现在0和0、1和n，整体不存在，则部分不存在，整体存在，则部分存在。

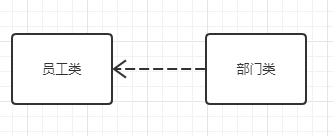

依赖关系：没有直接的关系，仅仅在代码运行期间，产生的依赖，如将A类中间的时间属性赋值到B类中的时间属性。

• A类中调用类中类型为B类的属性，A类中调用的方法，需要用到B类的信息等。

设计上用箭头虚线表示。箭头指向方为被调用方。

架构图

架构大致可以分为4类：

业务架构、应用架构、数据架构和技术架构。

整体逻辑关系如下：

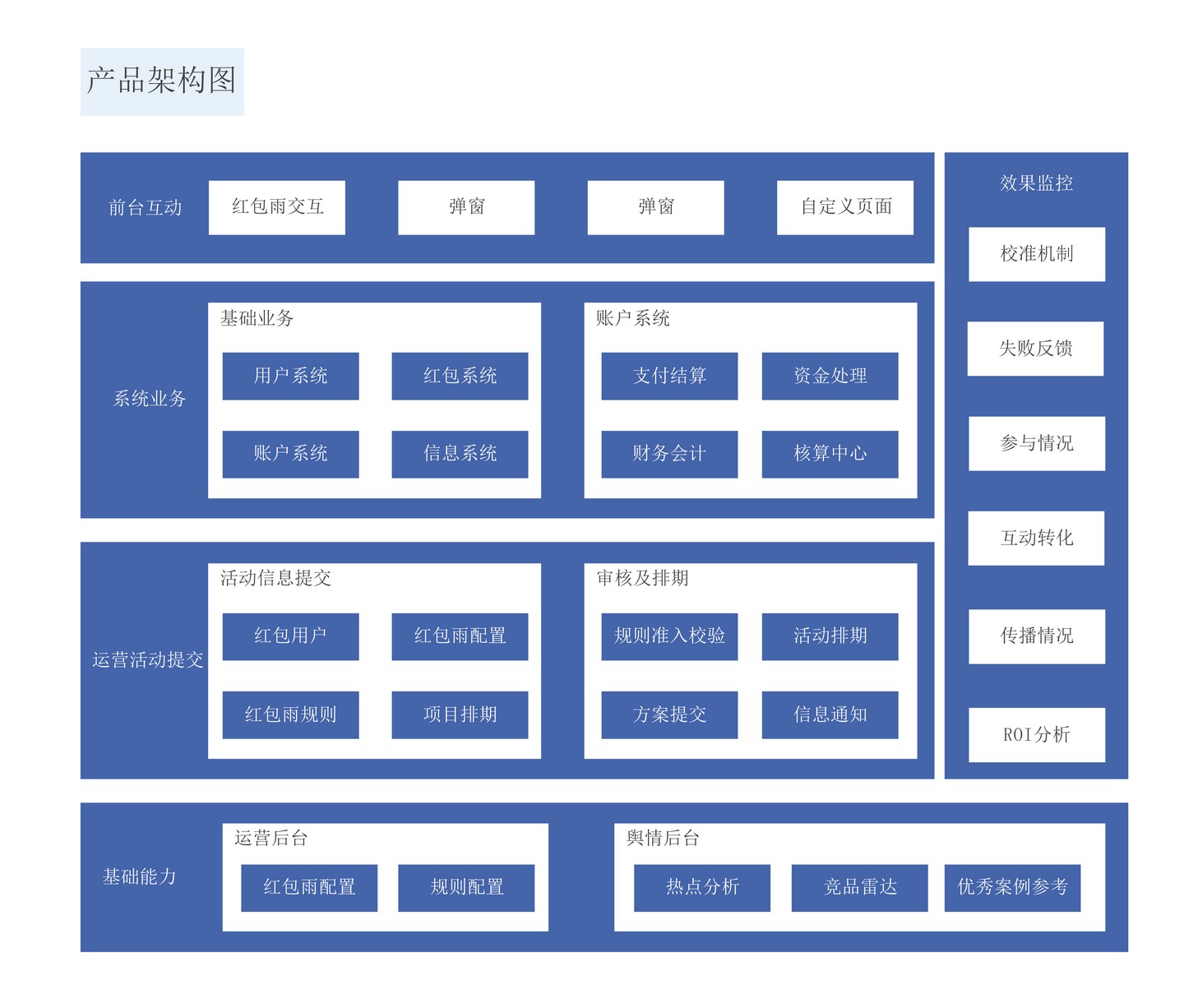

业务架构

使用一套方法论/逻辑对产品（项目）所涉及到的业务进行边界划分。

• 熟悉业务是关键。

比如做一个团购网站，需要把商品类目、商品、订单、订单服务、支付、退款等进行清晰划分。

而业务架构不需要考虑诸如用什么技术开发、并发大怎么办、选择什么样的硬件等等。

应用架构

它是对整个系统实现的总体上的架构，需要指出系统的层次、系统开发的原则、系统各个层次的应用服务。

例如，下图就将系统分为数据层、服务层、通讯层、展现层，并细分写明每个层次的应用服务。

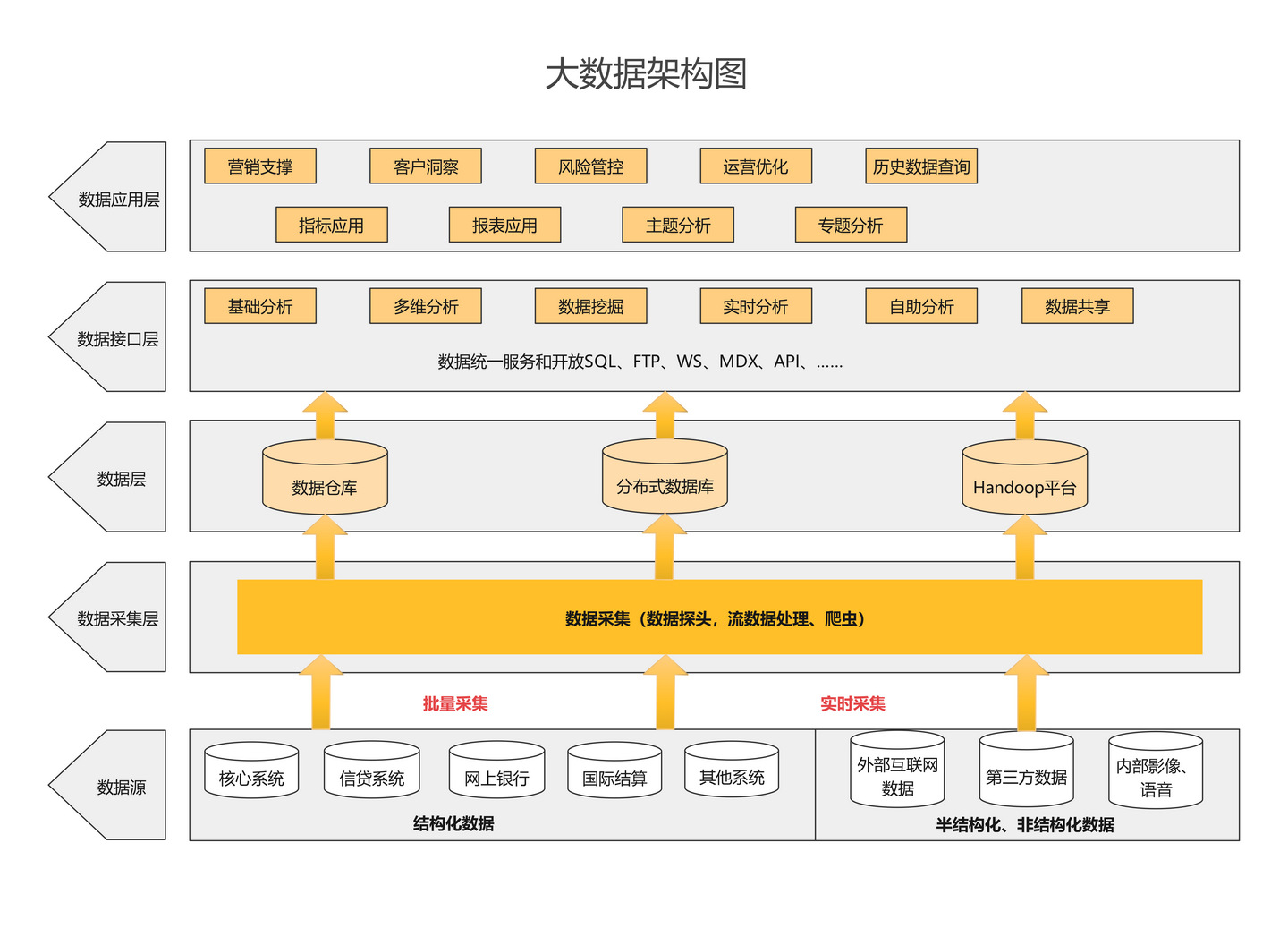

数据架构

是一套对存储数据的架构逻辑。

它会根据各个系统应用场景、不同时间段的应用场景 。

• 对数据进行诸如数据异构、读写分离、缓存使用、分布式数据策略等划分。

数据架构主要解决三个问题：

• 第一，系统需要什么样的数据。
• 第二，如何存储这些数据。
• 第三，如何进行数据架构设计。

技术架构

应用架构本身只关心需要哪些应用系统，哪些平台来满足业务目标的需求。

• 而不会关心在整个构建过程中你需要使用哪些技术。

技术架构则是应接应用架构的技术需求，并根据识别的技术需求，进行技术选型。

• 把各个关键技术和技术之间的关系描述清楚。

技术架构解决的问题包括：

• 纯技术层面的分层、开发框架的选择、开发语言的选择、涉及非功能性需求的技术选择。
